閘位計_閘門開度傳感器安裝方式

閘位計的安裝，常見的兩種安裝

(1)閘位計與卷?yè)P(yáng)機(或螺桿)連接:包括聯動及隨動兩種模式，聯動：就是將閘位計的轉動與閘門電機的轉動，實現聯動；隨動：采用鏈條連接閘位計與卷?yè)P(yáng)機連接

(2)閘位計與閘門聯動，就是閘位計與啟閉的閘門連接，直接測量閘門開啟高度，有的地方，無法實現卷?yè)P(yáng)機(或螺桿)連接，或沒有卷?yè)P(yáng)機 (或螺桿)，比如液壓機構，這時，只能采用閘位計與閘門聯動。

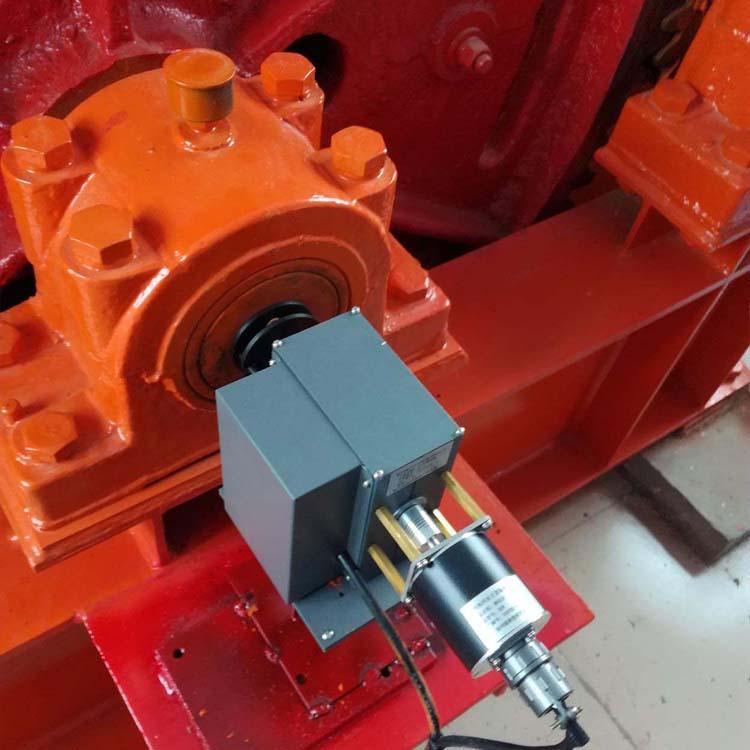

閘位計與卷?yè)P(yáng)機(或螺桿)連接,聯動是通過閘位編碼器本身自帶的轉動軸直接跟閘門電機軸進展連接.這樣保證閘門與電機同步動作,計量閘門開度更精準,平安性更高；隨動是通過對閘位計進展改造,將閘位計轉動軸用鏈條、齒輪或皮帶與電機軸進展同步轉動:因電機長期轉動，齒輪、鏈條或皮帶長期工作容易磨損，而且以后長期運作多多少少會有誤差，所以現場條件允許的話，采用閘位計軸與卷?yè)P(yáng)機轉動軸連接的聯動，是較好的方案。

閘位計與閘門聯動，根據現場閘門類型，就如一般無卷?yè)P(yáng)機或者螺桿式的閘門:一般采用拉繩式閘位計，利用閘位計本身自帶的鋼絲繩垂直與閘門頂部進展連接，通過閘門上升下降，帶動鋼絲收放使內部結構帶動閘位計編碼器來轉動產生閘門開度數據，這種方式對測量閘門實際開度還是比較準確，缺點就是閘門經常上升下降，容易把閘位計鋼絲繩拉松從而生產累積誤差，使其失去原有的準確性。
