閘門開度測控儀：一種水利閘門開度測量裝置

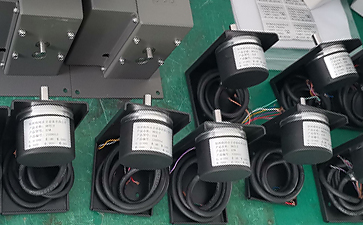

閘門開度測控儀（成套包含閘門開度傳感器和閘門開度儀表），是一種水利閘門開度測量裝置,閘門開度傳感器有軸連接式和拉繩式兩種連接方式，軸連接式常安裝于水利閘門的啟閉機主軸或從動軸上，拉繩式閘門開度傳感器通過鋼絲繩一般直接連接到閘門上。傳感器常選用接觸式編碼器格雷碼輸出，由于采用了格雷碼輸出的接觸式編碼器,檢測精度很高,帶有斷電記憶功能,不會出現錯碼亂碼的情況。

閘門開度儀表單片機主控模塊實時顯示閘門的開度信息,并實現閘門運行的自動控制,還能將閘門開度信息通過RS485串口通信模塊和420mA電流輸出模塊傳到其它聯機設備,實現多孔閘門的遠程集中控制,增強了水利閘門運行控制的科學性和可靠性,而且簡化了現場布線難度,日常維護更加簡單。

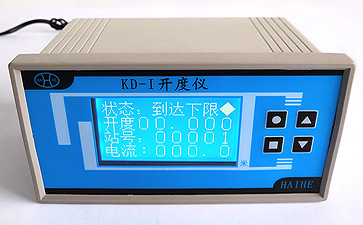

閘門開度測控儀常配有中文液晶顯示屏或數碼管顯示屏，方便現場操作人員實時查看閘門當前位置，為更好地控制閘門開度提供了方便。
