閘門荷載傳感器是水利工程中用于實時監測閘門受力狀態的關鍵設備，其核心功能在于實現載荷數據的精確采集與過載保護。以下是相關技術要點及應用場景的綜合分析：

一、主流傳感器類型

?軸銷式荷重傳感器?

直接替代滑輪銷軸或軸承結構，通過測量徑向載荷或鋼絲繩張力實現荷載監測，典型適用于卷?yè)P(yáng)式啟閉機和滑輪組場景。

示例：HZ-ZX型軸銷傳感器具備高集成度，安裝維護便捷。

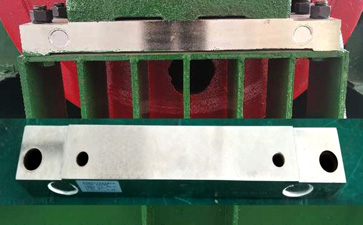

?軸承座式荷重傳感器?

采用平板式設計，橫向抗干擾能力強，測量精度高，適合螺桿啟閉機和卷?yè)P(yáng)式啟閉機的荷載監測。

例如海河HZ-ZC型傳感器通過穩定受力結構提升數據可靠性。

?旁壓荷重傳感器?

通過測量鋼絲繩拉力間接計算荷載，專用于卷?yè)P(yáng)式啟閉機，典型產品如HZ-PY型傳感器，支持4-20mA信號輸出以適應長距離傳輸。

二、技術特點與創新

?誤差控制技術?

浙江河海中控的低誤差傳感器采用雙光柵尺結構（第一光柵稀疏、第二光柵螺旋狀），通過光電編碼器減少光線透射干擾，實現更高精度測量。

?抗干擾與穩定性設計?

靜磁柵傳感器通過槽鋼定位結構固定磁柵尺與磁頭，并配置彈簧緩沖系統（緩沖盒+連接桿）吸收機械振動，降低外力沖擊對測量結果的影響。

?數據聯動控制?

雙荷重測控儀可同時采集上下游傳感器信號，結合閾值判斷自動觸發過載保護機制，減少閘門卡頓或結構損壞風險。

三、應用價值

?安全防護?

實時監測障礙物導致的異常載荷（如石塊卡阻、水草纏繞），避免啟閉機超載運行。

?運維優化?

通過長期荷載數據積累，分析閘門磨損趨勢，輔助制定預防性維護計劃。

?系統集成?

傳感器信號可直接接入水利自動化控制系統，為水位調節、防洪調度提供決策依據。

四、發展趨勢

當前技術聚焦于?多傳感器融合?（如雙光柵、靜磁柵復合設計）和?智能診斷?（基于載荷數據的故障預測算法）方向，進一步推動水利設施向高可靠、自適應的智能化運維模式轉型。
